что внутри аккумклятора

Любите природу, используйте многоразовые аккумуляторы вместо одноразовых батареек!

Теперь самое важное и ответственное в процессе изготовления такого переходника. Необходимо зафиксировать головку в корпусе, что бы получить законченный стакан с металлическим дном переходник АА. Удерживая погруженную головку винта пинцетом, необходимо оплавить торец корпуса по контуру. Это вы можете сделать при помощи самодельного выжигателя ( ) или даже раскаленным гвоздем в пламени газовой плиты. Во время оплавления ПЭТ-тара дает термоусадку до 25 процентов, а также размягчается и стает текучей. Этого как раз хватит, что бы оплавленная часть пластиковой массы попала в канавку головки невыпадающего винта и надежно зафиксировала ее в корпусе. Через несколько секунд, когда пластик высохнет, переходник АА может быть задействован для выполнения возложенных на него функций эмулятора батарейки ААА ( ). При помощи возможно, например, запитать девайс, сам же я в большинстве случаев использую его для питания , присутствующих в каждом доме.

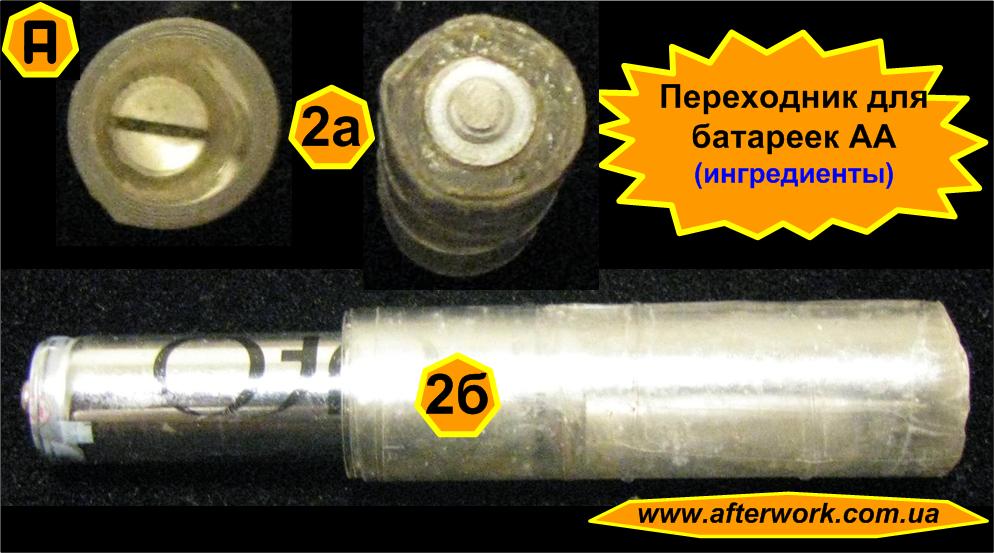

А сейчас собственно ноу-хау. Ранее отрезанную головку невыпадающего винта вставляем внутрь цилиндра корпуса ( ), так что бы шлиц винта оказался внутри цилиндрика. Головка винта имеет фаску, что позволяет обеспечить гальваническое соединения (надежный контакт) минусового вывода батарейки (аккумулятора) с контактом отсека для батареек АА. Если бы фаска отсутствовала, то защитная пленка элемента питания ААА, которая слегка (примерно на 1мм) покрывает торец стаканчика батарейки по контуру, препятствовала контакту. Так что, головка винта должна располагаться именно шлицом внутрь корпуса.

Собственно изготовление переходника АА начинается с формирования корпуса и пластиковой ленты шириной 47мм, подготовленной ранее. Это Вы можете сделать так. Лента обматывается туго вокруг батарейки или аккумулятора ААА и туго навивается на нее как на болванку до диаметра примерно 13мм. Что бы лента не развернулась, закрепляем ее конец небольшим отрезком прозрачного скотча, а после навиваем поверх 2-3 слоя широкого упаковочного скотча. Из-за определенной упругости материала ПЭТ-тары, цилиндрический корпус получается довольно прочным.

Кроме корпуса для переходника придется также использовать некий проводящий элемент для выравнивания длины типроразмера ААА(длина – 45мм, диаметр 10мм) к типоразмеру АА(длина – 50мм, диаметр 14мм). Короче говоря, железку с подходящим диаметром и высотой 5мм. Для этой цели отлично подойдет головка невыпадающего винта М4. Невыпадающие винты ( ) часто используются (или использовались) для крепления блоков и модулей радиоэлектронной аппаратуры. Их прелесть для данной конструкции состоит в нужной высоте головки (5мм) и наличии на головке (диаметр 7 мм) круговой канавки, которая очень пригодиться для создания переходника в дальнейшем. Ножку винта придется отпилить или откусить, а «оторванное» место зачистить напильником или наждачной бумагой.

Первым делом, нужно приготовить материалы для , а именно вырезать из середины пластиковой бутылки пластиковую ленту шириной 47мм с точностью около 1мм. Точность поддержания размеров во время работы ножницами весьма важна, что бы во время ее скручивания получился аккуратный и ровный цилиндр ( ). Лента будет исполнять роль корпуса переходника для батареек АА.

5. Невыпадающий винт М4 (понадобиться только головка от такого винта – ).

4. Пластиковая бутылка на 1, 5л с ровной серединной частью (без рифления)

3. Прозрачный упаковочный скотч (липкая канцелярская прозрачная лента) или малярный скотч ( ).

2. (который используется как оплавитель), в крайнем случае раскаленный гвоздь.

1. Ножницы, ножовка по металлу (или мощные кусачки), надфиль, пинцет.

Инструменты и материалы

Использовать пластиковую ленту для утолщения, головку невыпадающего винта для удлинения .

Оборудование и бытовые приборы, в которых есть батарейка ААA (маленькая пальчиковая батарейка) или батарейка АА (большая пальчиковая батарейка) есть практически в каждом доме. Аналогичного типоразмера бывают и аккумуляторы. Иногда возникает потребность установки в посадочное место батарейки типа АА батарейку типа ААА, например, в Pзарядное устройство, часы или игрушку для ребенка. Батарейка ААА короче и уже батарейки АА, а значит для габаритной замены ее нужно удлинить и расширить. Для этого возможно применение простых подручных средств, но лучше сделать постоянный специальный переходник или лучше сразу несколько, тем более, что это не займет много времени, если использовать приведенную ниже технологию.

Уравняем батарейки в габаритах!

Рубрика: , — Метки: , , , — opyvovar @ 21:50
